一、产品概述
环氧富锌底漆属于电化学防腐，锌粉起到了关键的防腐蚀效果。锌粉的电位比铁低，化学性能比铁更加活泼，更容易失去电子，将电子传给铁，从而保护铁不受腐蚀；自然情况下干燥迅速、附着力强、防腐效果明显；能够很好的保护金属材质不受腐蚀性气体的侵蚀，适合恶劣环境、海洋环境、化工环境长久防腐。
二、产品组成
环氧树脂、锌粉、耐蚀颜填料、助剂、溶剂、固化剂等。
三、主要特性
1.具有阴极保护，依据电化学防腐机理，保护金属原本色。
2.具有缓蚀性，锌粉与腐蚀介质产生的锌盐化学性质稳定，结构致密，能有效阻止腐蚀介质的渗透，达到隔离防锈目的。
3.附着力好，耐冲击、耐油、耐水、耐溶剂、耐盐雾。
4.固化快，只需很短的时间即可涂装下道油漆。
5.配套体系多样，可以和多种油漆体系配套使用。
四、主要用途
本产品广泛适用于各种钢铁类金属钢管、桥梁、海洋、建筑、机械、港口、厂房、钢结构、储罐、容器、塔类、轻金属等，针对多种材质都具有很好的附着力。
五、技术参数

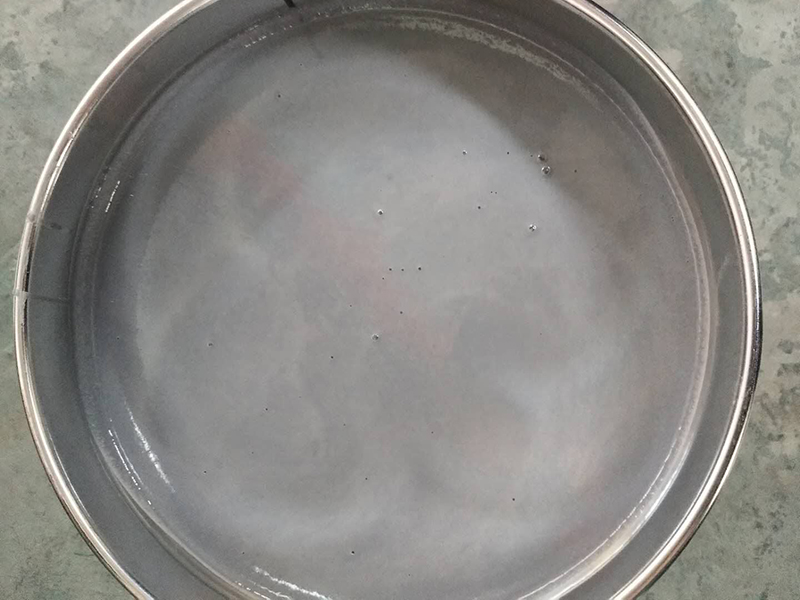

外观颜色：灰色
型 号：AB双组份（A组份为漆料，B组份为固化剂）
适用底材：钢铁类金属表面
混合比例：漆料：固化剂=5:1
理论涂布率：（㎡/遍）0.18kg（以干膜厚度30μm计）
闪 点：≥25℃
熟化时间： 30min
适用期：1h
干燥时间：(25℃) 表干： ≤1h， 实干：≤24h， 硬干7d（漆膜完全固化）
复涂间隔时间：(25℃)：6h以上
包 装：（组）25kg

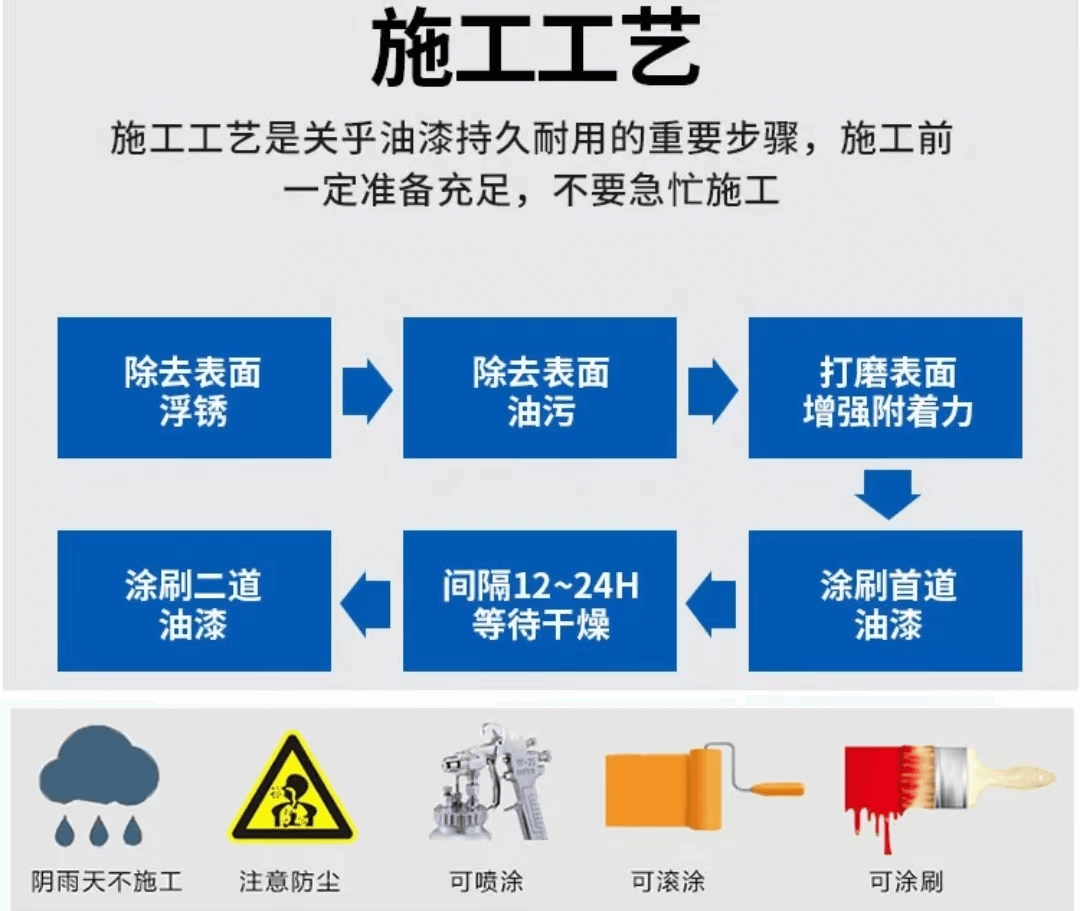

六、涂装参考
1.环境温度5—38℃，空气相对湿度小于75%。
2.底材温度低于5℃时，可适当增加固化剂。
3.钢材喷砂除锈至Sa2.5级，表面粗糙度30~70μm。
4.手工除锈至St3级，清除被涂物表面的所有污物。
5.涂装过程中应远离明火，密闭空间施工时，应保证足够的通风。
6.建议后道用漆：环氧漆、丙烯酸聚氨酯、氯化橡胶、沥青系、环氧酯等体系的涂料。
七、注意事项
1.本产品应存放在干燥、通风、阴凉处，严禁雨淋、暴晒、远离火源。
2.任何储存或运输不当都会引起储存期缩短，固化剂应与漆料分开储运。
3.储存温度应在25℃以下，保质期为6个月。
4.超过储存期的产品如不凝聚，经技术指标经检验合格后可继续使用 。
