一、产品概述
乙烯基防腐涂料是以改性乙烯基酯树脂为成膜物质,加入改性耐蚀颜填料、专用助剂及引发剂、促进剂等经研磨分散加工而制成的ABC三组份防腐涂料;本品粘结力强,耐酸耐腐蚀性能优越,应用广泛,属于新型高性能特种复合材料。
二、产品特点
1、耐腐蚀,抗渗透;耐酸、耐碱、耐盐及溶剂等腐蚀性介质。
2、耐高温,耐热冲击;热胀系数小,能适应高温腐蚀性环境。
3、耐磨损性能好,粘接强度高;附着力好,抗冲击。
4、固体含量高, 一次涂膜厚;施工方便、简单,质量容易保证,缺陷部位易修补,涂层防护寿命长达8年以上。
5、涂层常温固化,干燥速度快,施工性能好;具有优良的物理机械性能、电性能、粘结性能。
三、产品参数

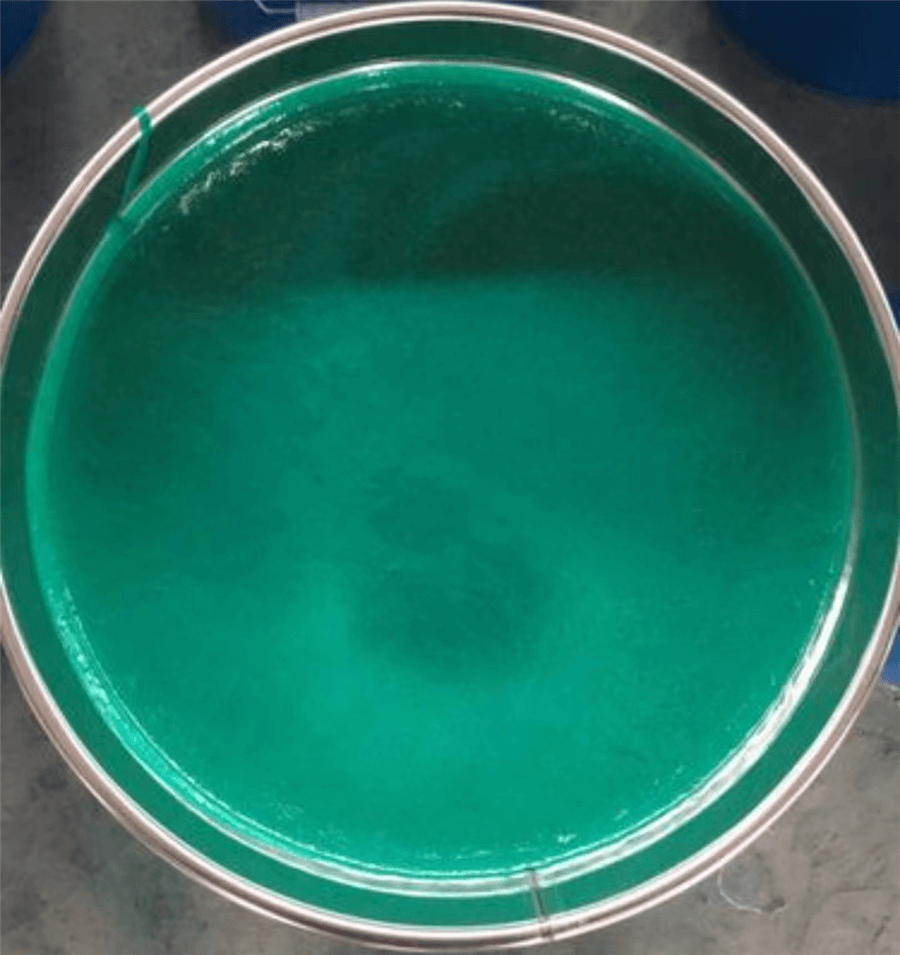

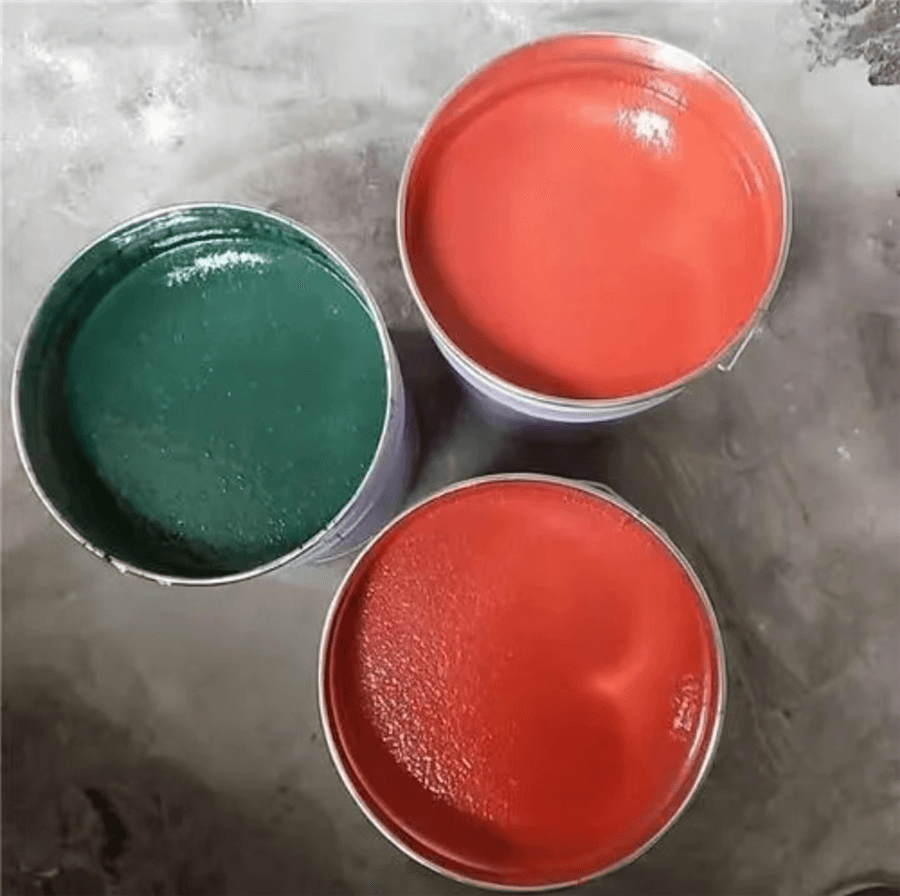

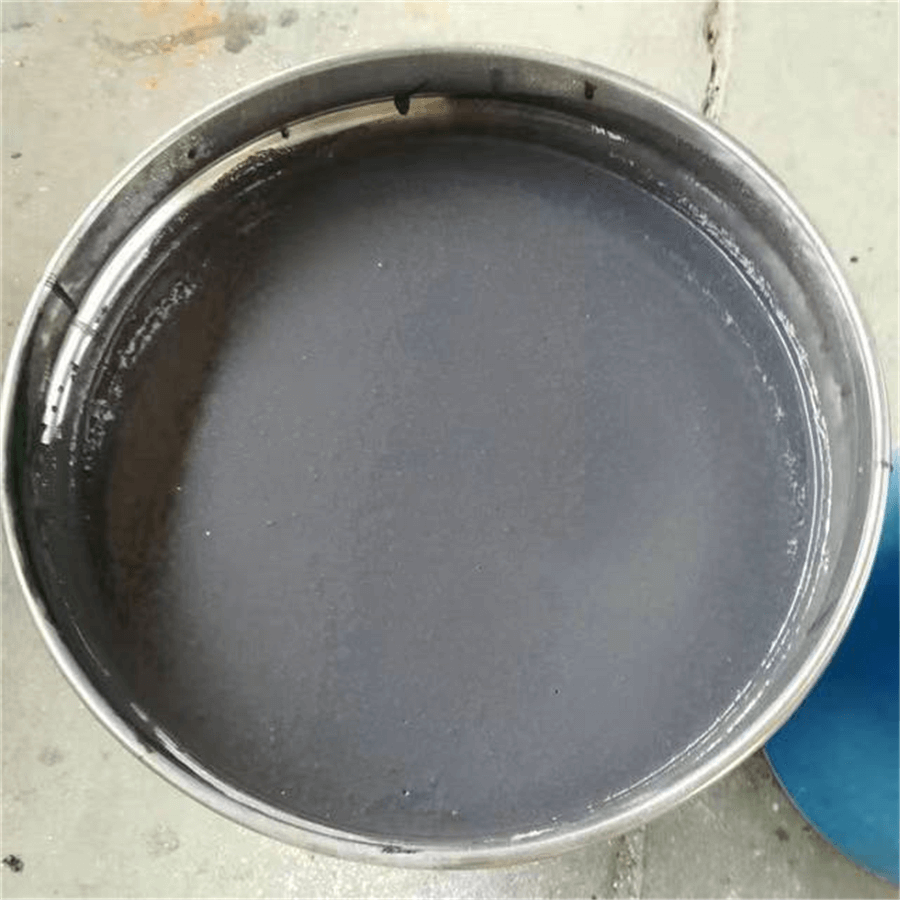

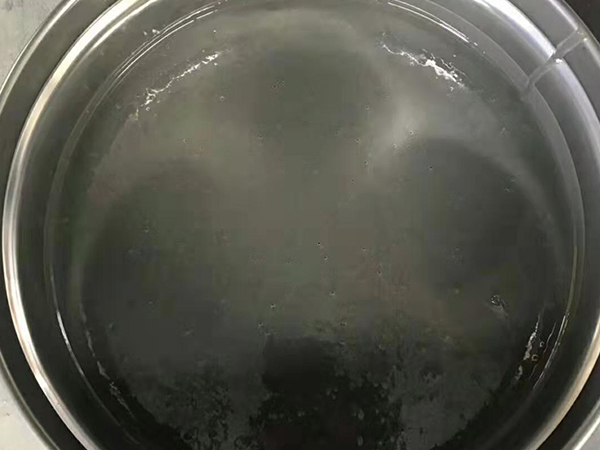

1、产品外观及颜色:粘稠浆料糊壮物,绿色、灰色、铁红色或定制色
2、型 号:薄浆型、厚浆型(ABC三组份)
3、适用底材:钢结构、混凝土、水泥砂浆层的外表面等
4、配合比例:A(漆料):B(促进剂):C(固化剂)= 100 :(1.5-2.0) :(1.5-2.0)
5、应用环境温度:中温乙烯基防腐涂料耐温 气态:≤120℃ 液态:≤100℃ 高温乙烯基防腐涂料耐温 气态:≤200℃ 液态:≤150℃
6、涂膜厚度:(㎡/遍)薄浆型干膜:≤50-60um, 湿膜≤80-100um 厚浆型干膜:≤100um, 湿膜:≤120um
7、理论用量:(㎡/遍)薄浆型:0.3kg,厚浆型:0.6kg
8、施工方式:辊涂、刷涂
9、干燥时间:(25℃)表干:≤6h,实干:≤24h,硬干:≤7d(漆膜完全固化)
10、涂装间隔:≥24h,≤7d
11、包装规格:(桶)25kg
12、配套用漆:乙烯基酯树脂类、乙烯基酯玻璃鳞片胶泥、乙烯基酯玻璃鳞片涂料
四、适用范围

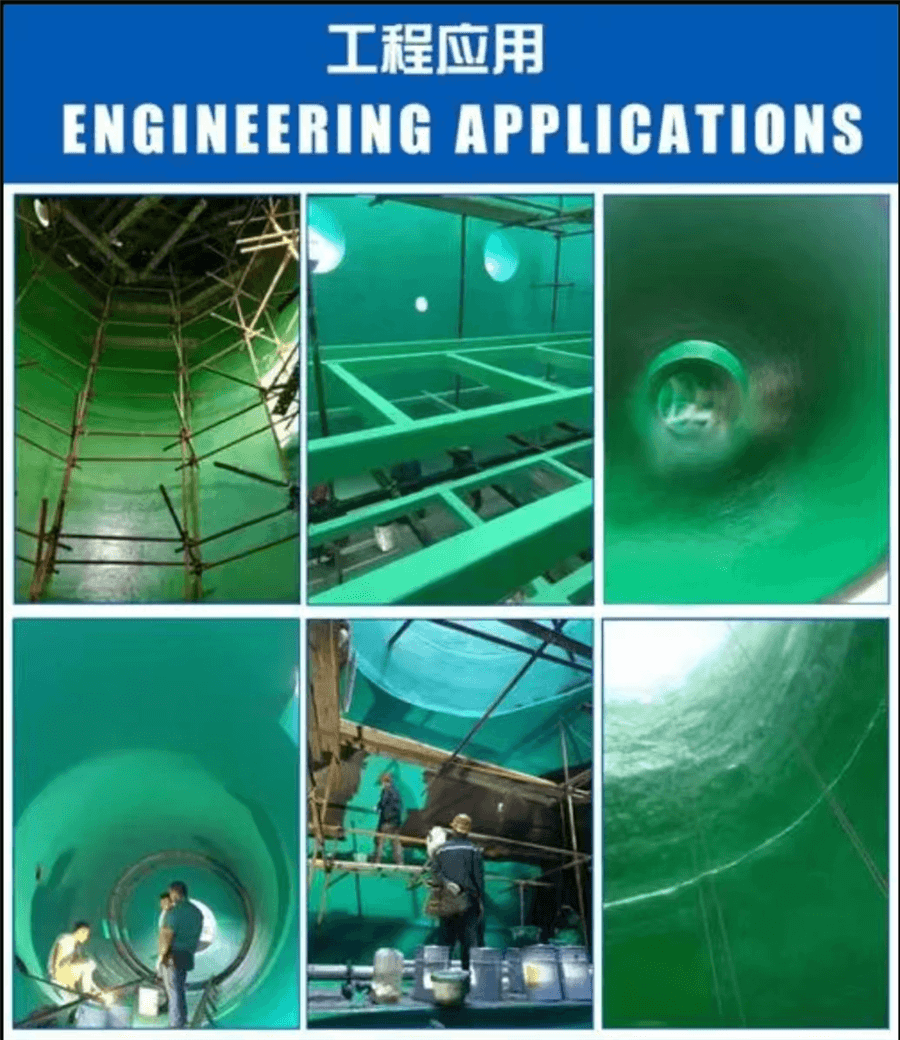

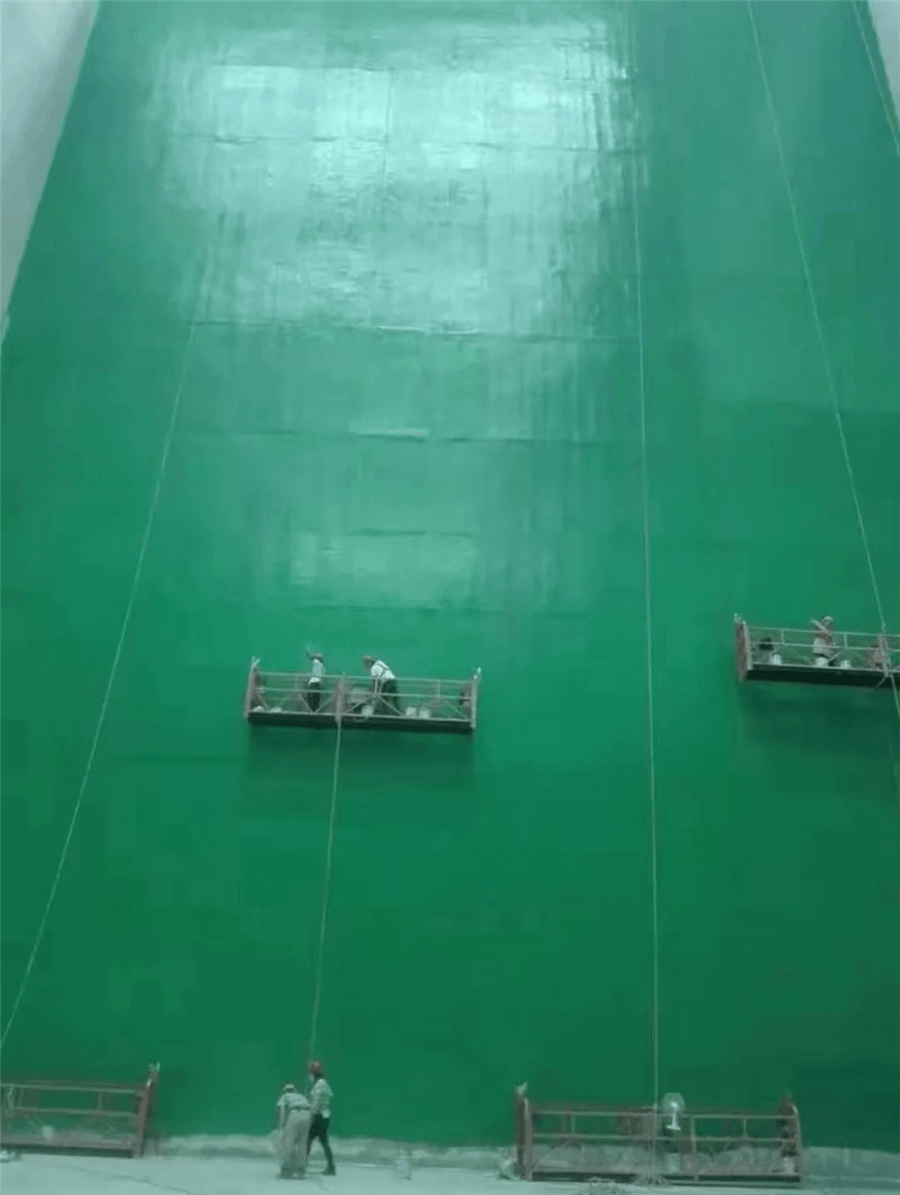

本产品广泛适用于各种酸、碱、盐、溶剂等化学反应管道衬里、煤气罐、贮罐、贮槽、海洋石油平台、船泊、电力等工业设施。可用于污水池、垃圾贮存池、渗滤液池、排水沟、混凝土及水泥砂浆等表面构筑物。可用于烟气脱硫系统中的脱硫、脱硝、脱白、除尘、烟囱、烟道及化工容器、设备等耐腐蚀的衬里。
五、施工要点
1、施工温度宜在5-35℃之间,湿度不大于85%,待涂表面周围温度应高于3℃以上。
2、用于钢铁类:喷砂除锈Sa2.5级以上。
3、用于混凝土类:表面要求干燥、平整,无浮浆、油污、粉尘等其它杂物。裂缝、凹坑、蜂窝麻面等应采用本公司配套树脂腻子批嵌平整,基面含水率不超4%。
4、打开包装桶后,先将促进剂按配比要求添加后,搅拌均匀;然后在加入适当固化剂搅拌均匀至无色差后即可使用。
5、涂刷应均匀,不得漏涂及流挂。
6、上道涂膜固化后,在涂刷第二道,涂刷方向应和上道相垂直。
7、下道面漆涂装完工后,需自然固化7d后方可投入使用;如环境温度低于5°C时,应适当延长。
六、注意事项
1、乙烯基防腐涂料为易燃物品,应存放在干燥、通风、阴凉处,严禁雨淋、暴晒和接近火源。
2、促进剂与固化剂混合有爆炸危险,注意应将促进剂和固化剂分开储运,严禁将促进剂和固化剂直接混合。
3、由于溶剂有挥发性,施工期间不得吸烟,远离明火,并采取强制通风。
4、施工期间应做好个人防护,佩戴橡胶手套、防护服、护目镜等防护用品。
5、严禁漆料及促进剂、固化剂与皮肤接触,如不慎溅入皮肤及眼睛,应及时用清水冲洗干净。
6、本产品储存期为25℃以下3个月,超过储存期的产品,如不凝聚, 经技术指标检验合格后可继续使用。
